勾臂式垃圾箱工作流详解

1、勾臂式垃圾车将空勾臂式垃圾箱放置地面上

整车运转达到 6 个标准气压时挂上取力器，将锁紧钩操作手柄推下至收回位置， 锁紧油缸缩回，使锁紧架翻下，翻转架与垃圾箱体脱开锁紧固定并且与附车架锁紧固定，松开手柄使之回中位；

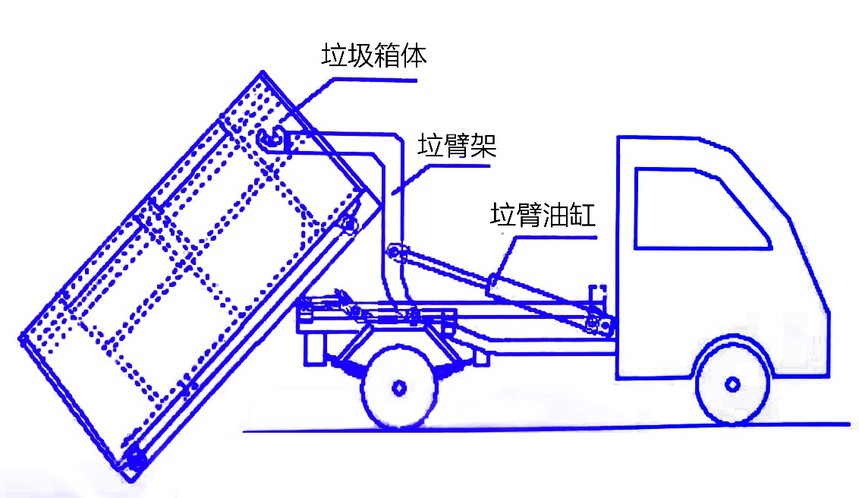

将拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活动拉臂绕翻转翻转架前铰链轴旋转，垃圾箱体随活动拉臂一同翻转、倾斜下落；如图：

注意：放置垃圾箱体时，车厢尾部严禁站人。

垃圾箱放置好后，调整活动拉臂钩与箱体弯钩位置，使其脱钩，将拉臂操作手柄推下到落下位置，拉臂油缸收回，活动拉臂绕翻转翻转架前铰链轴旋转，活动拉臂放回到附车架上，松开取力器垃圾箱放置完成。

2、勾臂垃圾箱开始收集周边居民的生活垃圾

城镇、乡镇附近的居民或环卫工人将各种袋装、散装生活垃圾物的垃圾投放在勾臂式垃圾箱内，垃圾箱满了以后，停止投放，等待勾臂式垃圾车过来运走处理。

3、勾臂式垃圾车将移动式垃圾箱勾上车

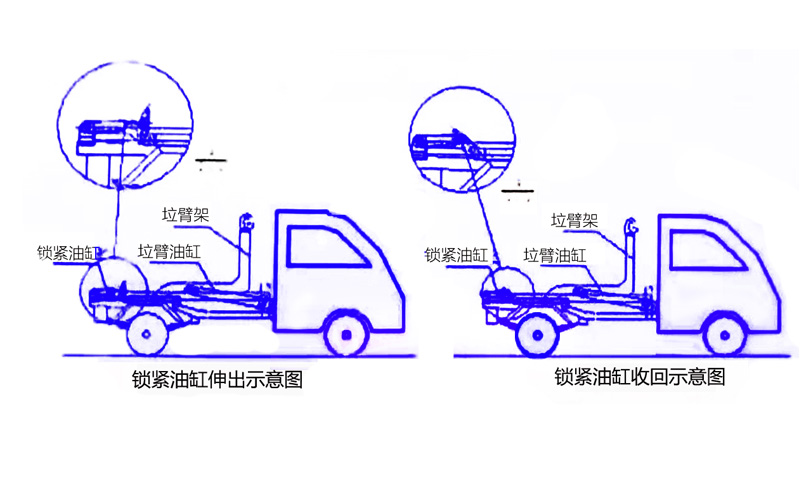

将锁紧钩操作手柄推至收回位置，锁紧油缸收回，使锁紧架收回并将翻转架与附车架锁紧固定，如图：

将拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活动拉臂绕翻转翻转架前铰链轴旋转，拉臂处于钩箱位置，适当调整拉臂钩高度并与箱体弯钩对准；如图：

当拉臂钩钩到箱体弯钩时，继续推下拉臂操作手柄到落下位置，使垃圾箱体继续上车（注意：*垃圾箱体的纵梁位于附车架尾部两后滚轮之间）；如图：

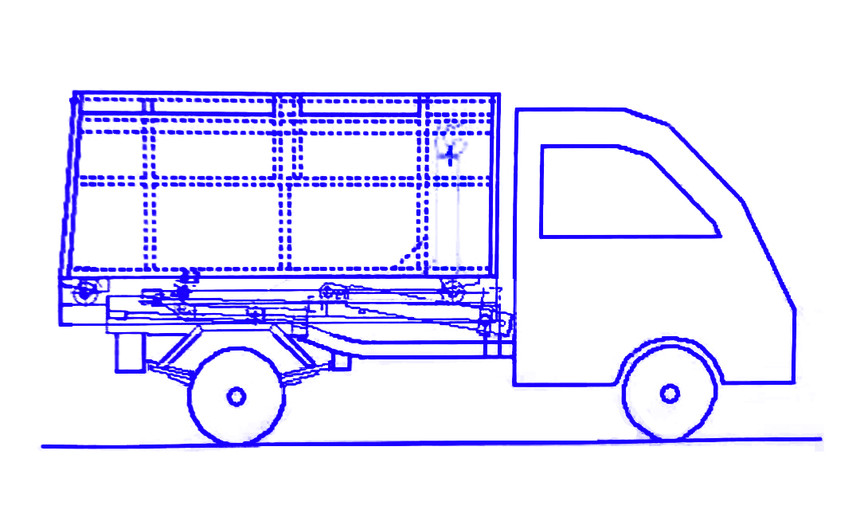

当垃圾箱体落放到附车架上后，松开拉臂操作手柄使其回到中位，再将锁紧钩操作手柄拉起至锁紧位置，锁紧油缸伸出，使锁紧架翻起并将翻转架与垃圾箱体锁紧固定，松 开手柄使之回中位；如图：

完成垃圾箱体的上车工作，松开取力器，整车可以运输行驶。

4、勾臂式垃圾车倾卸移动式垃圾箱内的垃圾

步骤5、 在卸垃圾前，整车运转达到 6 个标准气压时挂上取力器，打开垃圾箱后门锁紧装 置，在前级二联多路阀处，首先确定锁紧架锁紧垃圾箱体(拉起锁紧钩操作手柄至锁紧位 置)，然后拉起拉臂操作手柄至伸出位置，垃圾箱体备倾斜举起垃圾卸出；如图：

注意：垃圾箱体自卸时，箱体尾部严禁站人。

垃圾卸完后，推下拉臂操作手柄至落下位置，垃圾箱体下落到附车架上，松开取力器并锁紧箱体后门，卸垃圾工作完成，整车可以运输行驶，将空勾臂垃圾箱送完收集点。
